Raspberry Pi 5开箱与供电

参数

• Broadcom BCM2712 2.4GHz 四核 64 位 Arm Cortex-A76 CPU，具有加密扩展、每核 512KB 二级缓存和 2MB 共享三级缓存
• VideoCore VII GPU，支持 OpenGL ES 3.1、Vulkan 1.2
• 双 4Kp60 HDMI® 显示输出，支持 HDR
• 4Kp60 HEVC 解码器
• LPDDR4X-4267 SDRAM（2GB、4GB、8GB 和 16GB）
• 双频 802.11ac Wi-Fi®
• 蓝牙 5.0 / 低功耗蓝牙 （BLE）
• microSD 卡插槽，支持高速 SDR104 模式
• 2 个 × 个 USB 3.0 端口，支持同步 5Gbps作
• 2 × 个 USB 2.0 端口
• 千兆以太网，支持 PoE+（需要单独的 PoE+ HAT）
• 2 × 4 通道 MIPI 摄像头/显示器收发器
• PCIe 2.0 x1 接口，用于快速外设（需要单独的 M.2 HAT 或其他适配器）
• 通过 USB-C 提供 5V/5A 直流电源，支持 Power Delivery
• Raspberry Pi 标准 40 针接头
• 实时时钟 （RTC），由外部电池供电
• 电源按钮

---

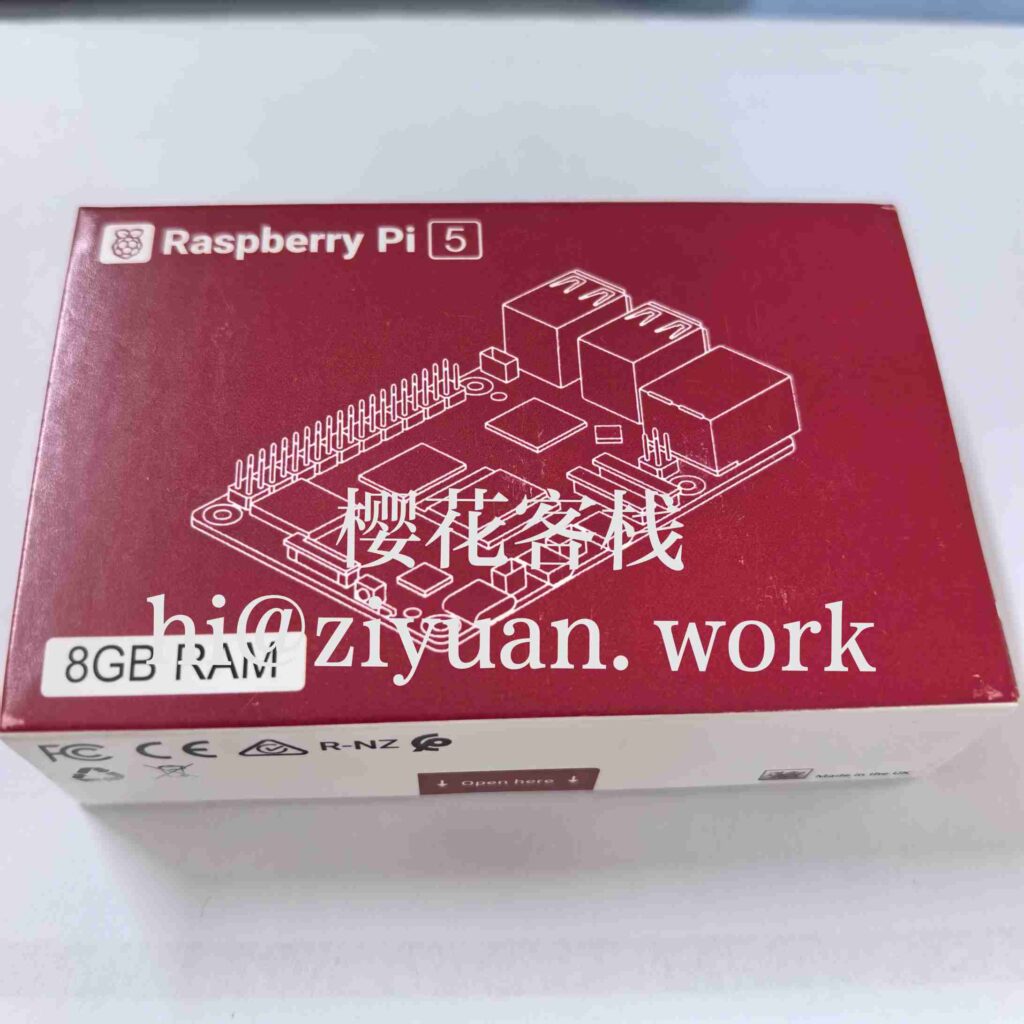

开箱

---

供电

测试了两个手机充电器，分别是22.5W（SCP 5V2A、9V2A、10V2.25A）和66W（SCP 5V3A、9V3A、11V6A、20V2A）充电头。两个充电头都能进入系统，系统会提示电流不足5A。
查看电流信息：

充电头	命令	输出	换算（mA）
22.5W	hexdump -C /proc/device-tree/chosen/power/max_current	00000000  00 00 03 84 |….| 00000004	20×03 84=900
22.5W	od -An -t u4 -N 4 -j 0 /proc/device-tree/chosen/power/max_current	2214789120	2214789120=0x84030000 颠倒取03 84， 得到900
66W	hexdump -C /proc/device-tree/chosen/power/max_current	00000000  00 00 0b b8 |….| 00000004	20x0b b8 = 3000
66W	od -An -t u4 -N 4 -j 0 /proc/device-tree/chosen/power/max_current	3087728640	3087728640=0xb80b0000 颠倒取0b b8，得到3000

vcgencmd命令

• watch -n 1 vcgencmd pmic_read_adc
  # 使用PMIC（电源管理芯片，含内置ADC）读取设备电源电压
• vcgencmd measure_temp
  # 板载soc温度传感器数据
• vcgencmd measure_clock arm
  # 内核时钟频率，arm还可以替换为uart hdmi isp emmc等
• vcgencmd get_mem gpu
  # 分配的显存
• vcgencmd get_lcd_info
  # 显示器信息
• vcgencmd get_throttled
  # 获取欠压信息
